ZDXH消弧消谐及过压 ；ぷ爸檬视糜3-35KV中性点非直接接地系统 ，主要用来限制系统运行中爆发的种种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电压、铁磁谐振过电压等） ，特殊是消除了单相间歇性弧光接地过电压 ，有用地 ；さ缙氨覆皇芄缪沟奈： ，提高了电力系统运行的清静性和供电的可靠性。
我国现行的3-35KV电力系统大多接纳中性点非直接接地方法 ，为了提高供电的可靠性 ，电力规程中划定此类系统在爆发单相接地时仍可继续运行2小时 ，而单相接地一样平常有两种形式：第一种为金属性单相接地 ，其非故障相电压升高√3倍 ；第二种是单相间歇性弧光性接地 ，其过电压幅值可高达正常运行相电压的3.5倍。然而运行履历证实 ，当这类电网生长到一定规模时 ，内部过电压 ，特殊是电网爆发单相间歇性弧光接地时爆发的弧光接地过电压及特殊条件下爆发的铁磁谐振过电压已成为这类电网装备清静运行的一大威胁 ，其中以单相弧光接地过电压较为严重。
现在外洋（海内有少数地区最先使用）对此类电网接纳中性点经小电阻接地的设计及运行方法 ，但这种系统爆发单相接地时使用人为增添短路电流使断路器速断行动 ，直接将故障接地线路切除的要领 ，不可区分出是金属性接地或弧光接地 ，扩大了故障点的电流烧炽。并且在断路器固有行动时间内的过电压无法有用限制。造生长时间、大面积的停电 ，从生长方面来讲 ，是很不经济的。
规程划定 ，当中性点非直接接地系统爆发单相接地故障 ，允许继续运行两个小时 ，如经上级有关部分批准 ，还可以延伸运行时间。但规程关于“单相接地故障”看法未做明确界定。若是单相接地故障为金属性直接接地 ，则故障相的对地电压降为零 ，其余两健全相的对地电压升高至线电压 ，前面已指出 ，这类电网中的电气装备在正常情形下都应能遭受这种过压而不损坏。可是 ，若是单相接地故障为弧光接地 ，则其过电压的较高值可达3.5倍正常运行相电压的峰值 ，这样高的过电压若是数小时作用于电网 ，势必造成电气装备内绝缘的积累性损伤 ，特殊是在健全相的外绝缘薄弱点造成对地击穿进而引发成相间短路的重大事故。
随着我国对都会及农村电网大规模的手艺刷新 ，都会IOKV配电网必将向电缆化生长 ，城乡团结部及农村35KV,IOKV电网是进一步扩大 ，为相识决这类电网弧光接地爆发长时间过电压的问题 ，海内普遍接纳消弧线圈赔偿或自动跟踪赔偿式的消弧线圈接地方法 ，没有凌驾中性点加装消弧线圈的领域。由于电网运行方法的多样化及弧光接所在的随机性 ，消弧线圈要对电容电流举行有用赔偿确有难度 ，且用正弦波的电感电流去抵消非正弦波的电弧电流时 ，高频分量部分无法抵消。同时 ，消弧线圈结构重大 ，运行可靠性差 ，投资大。
随着城乡电网的生长以及生产、生涯对供电可靠性要求越来越高 ，每次绝缘事故造成的危害及波及面势必增添 ，消弧消谐及过电压 ；ぷ爸镁褪钦攵哉庵智樾味兄瓶⒌。它是使用现在已成熟的过电压 ；ぷ爸肸DXH微机控制手艺及响应的接地断路器等组成一套自动系统 ，将非直接接地电网相对地及相与相之间的过电压（无论何种类型的过电压）限制到略大于正常运行线电压的水平 ，使这类电网既坚持了原非直接接地系统的优点 ，又将种种类型的过电压限制到尽可能低的水平 ，彻底解决种种过压对装备及运行清静的威胁 ，提高这类电网供电的可靠性。
一、装置的主要组成及其功效

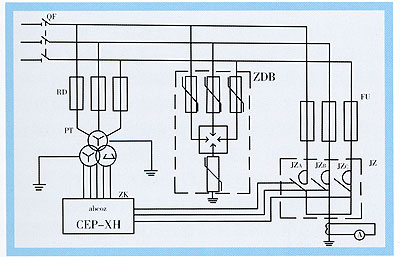

本装置的原理如图所示 ，其主要以下五部分组成：

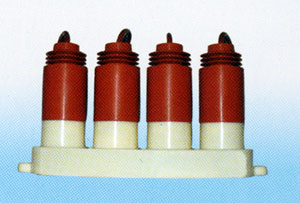

1．大能容ZnO非线性元件组成的过电压 ；て鱖DB
ZDB是一种特殊的高能容的氧化锌过电压 ；て ，与一样平常的氧化锌避雷器（(MOA）结构差别 ，主要具有以下优点：
a.ZDB过电压 ；て鹘幽纱竽苋軿n0非线性电阻和十字放电间隙相团结的结构 ，使两者互为 ； ，放电间隙使Zn。非线性电阻的荷电率为零 ，Zn0非线性电阻不会老化 ；Zn0非线性电阻又使放电间隙行动后无截波 ，无续流 ，放电间隙不再肩负灭弧使命 ，使用寿命长。
b.ZDB过电压 ；て鞯牡缪构セ飨凳1 ，种种电压波形下放电电压值相等 ，不受过电压波形的影响。过电压 ；ぶ底既 ， ；ば阅苡帕。
c.ZDB过电压 ；て骺山嗉涔缪勾蟠蠼档。与通例避雷器相比 ，相间过电压降低了60-70% ， ；さ目煽啃源笪岣。
ZDB过电压 ；て魇潜咀爸弥邢拗浦种止缪沟牡谝黄骷 ，在接触器JZ末行动之前将电压限制在清静规模之下。
2．可分相控制的接地高压真空接触器JZ(A,B,c,)
这是一个特殊的真空交流接触器 ，其三相分体 ，各相一端划分接至母线 ，另一端直接接地正常运行时JZ均处于断开状态当有弧光接地时JZ受ZK控制而行动闭合 ，各相之间闭锁 ，当其中任一相闭合使该相母线接地后 ，其他两相中的任何一相绝对不会行动闭合。JZ的作用是 ，当系统爆发弧光接地过电压时 ，使其由不稳固的过电压很高的弧光接地转酿成该相稳固的金属性直接接地 ，从而 ；ち俗氨 ，使其不受损害。
3．消弧消谐单片机综合控制器CEP
消弧消谐单片机控制装置CEP ，是本手艺的焦点部件。
它凭证信号转换器PT提供UaoUboUcoU△的信号来判断接地故障爆发的相别及接地属性 ，凭证预先设定的程序控制高压真空接触器JZ行动并迅速消除谐振。

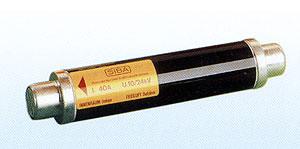

4．高压限流熔断器
高压限流熔断器是整个装置的后备 ；て骷。
具有以下特殊功效：
a.开断容量大 ，可达63KA;
b.开断迅速 ，开断时间小于0.3mS;
c．限流效果好 ，可使故障电流小于短路电流的20%.
5．带有信号转换的电压互感器（PT)
信号转换器可将高压的三相电压信号转换成可供ZK处置惩罚的三相电压信号及中性点信号。
二、装置的基来源理
本装置的原理见下图
当系统爆发单相接地时 ，信号转换器PT爆发的中性点信号U△将由低电平酿成高电平 ，ZK接到U△转变的高电平信号后启动中止 ，ZK对Uao,Ubo,Uc。三信托号举行盘算处置惩罚 ，判断相别接地属性 ，凭证接地属性ZK作出如下处置惩罚：
1．若是接地故障是稳固的金属性直接接地 ，则ZK仅发出故障相别的指示信号。ZK与微机选线 ；ち ，由微机选线 ；ごχ贸头＝饩。（本公司生产的微机选线 ；づ溆邢煊Φ耐ㄑ附涌诨蚣痰缙鹘涌。）
2．若是接地包管是不稳固的间歇性弧光接地 ，则判断接地的相别 ，同时发出指令使JZ中对应的一相接地。这时 ，系统由不稳固的弧光接地转酿成该相稳固的金属性直接接地 ，故障相的对地电压降为零 ，原接地故障点的弧光消逝 ，其他两相的对地电压升高至线电压。这种状态是现行规程所允许的。
3.JZ之一行动接地之后 ，经由一段时间ZK令接地的JZ断开一次 ，若JZ断开后再无弧光接地故障征象 ，说明这一接地故障是暂时性的 ，系统恢复正常运行 ，ZK退回原始状态。若JZ断开后再次泛起弧光接地故障 ，则ZK认定这一故障为永世性的弧光接地 ，此时再次指令响应的JZ闭合 ，ZK将凭证预先设定的程序发出忠言信号 ，见告值班职员故障爆发的相别。ZK与微机选线 ；ち ，选线 ；ぞ傩醒∠叽χ贸头。在JZ断开接所在的历程中泛起的短暂的过电压 ，由ZDB举行限制。
4.JZ第二次（一连的统一相）闭合接地后不再脱离 ，只有当故障线路自动或者人工切除后 ，由中控室或外地给ZK发送复位指令 ，ZK收到复位指令后 ，让JZ断开 ，系统恢复正常。
本装置还加装了高压限流熔断器 ，以避免误操作或相位信号过失起的相间短路
三、装置的优点
当不接地系统加装本装置后：
1．种种相对地及相与相之间的过电压均被限制到较低的电压水平 ，原理由此引发的绝缘事故将大为镌汰 ；
2．原作用时间较长、对系统装备及运行清静威胁较大的弧光接地过电压 ，其作用在母线上的电压值将被限制 ，同时随着故障相母线的直接接地而消逝 ；
3．原本可能引发的铁磁谐振过电压 ，由于母线过电压被限制在较低的水平而不再发
生 ；
4．原来设计规范要求应装设消弧线圈的系统 ，可以不再装设 ，并且其限制过电压的功效将比装设消弧线圈更好、更完善 ；
5．由装置的事情原理可知 ，其限制过电压的机理与电网对地电容电流的巨细无关 ，因而其 ；ば阅懿凰娴缤诵蟹椒ǖ母谋涠 ，大网小网均能使用 ，电网的扩大也无影响 ；
6．装置装备体积小 ，装置、调试利便 ，既适用于变电站 ，同样适用于发电厂的高压厂用电系统 ；既适用于新建电站 ，也适用于老电站的刷新 ；
7．价钱低廉 ，相对消弧线圈系统而言 ，性能价钱比高。
四、装置的型号及参数
1、装置型号：ZDXH
2、额定电压：361035KV
3、额定电流：10162031.55063100A
