一、装置概述:
ZD-CRH微机消谐装置适用于0.38kV~66kV中性点不接地的电力系统,接纳高性能16位微处置惩罚器作为检测、控制的焦点元件,不但可以迅速消除铁磁谐振,还可以对过电压、单相接地作出指示,大屏幕汉字液晶显示,性能稳固、抗滋扰能力强。
二、产品特点:
◎适用于0.38kV~66kV中性点不接地的电力系统;
◎无需整定和调试,开机后自动进入运行状态,维护量;
◎自动显示、纪录铁磁谐振爆发时间及相关参数(谐振频率、幅值),且故障信息存储掉电不丧失;
◎自动区分铁磁谐振、过电压、单相接地故障,可报警继电器接点输出;
◎适用于种种电压品级,种种谐振频率(1/3分频、1/2分频、工频、3倍频);
◎具有双切换;すπ,当装置的消谐系统泛起故障时,迅速将PT启齿三角断开并启动备用系统,同时前面板有报警指示;
◎可加语音报警功效利便用户使用;
◎接纳大屏幕汉字液晶,显示直观,清晰,使用利便。
三、手艺指标:
◎事情电源:AC110~250V,50~60Hz或DC110~250V,功耗小于15W;
◎情形温度:-20~+50℃;情形湿度:不大于90%RH;
◎可带1~4段母线;

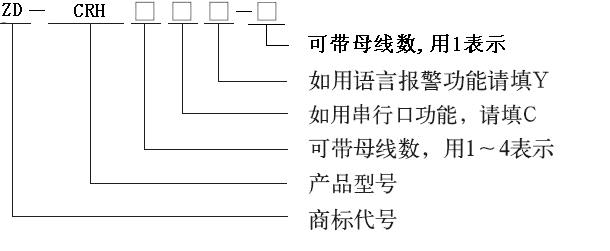

◎型号说明
◎可消除谐振频率:17Hz(1/3分频)25Hz(1/2分频);
50Hz(工频)150Hz(3倍频);
◎可存储20重故障信息供追忆和显示,并且掉电不丧失;
◎远动输出:分并行和串行通讯(RS232、RS422、RS485)方法;
◎外报警:以接点闭合方法输出或语言报警输出;
四、装置的事情原理
本装置接纳16位单片机作为焦点元件,对PT启齿三角电压(即零序电压)举行循环检测。当系统泛起故障时,装置最先对启齿三角电压举行数据收罗。经太过析、盘算,判断出目今的故障状态。若是泛起某种频率的铁磁谐振,CPU连忙发出指令使可控硅导通,让铁磁谐振在强盛的阻尼下迅速消逝。铁磁谐振消除后,CPU作响应纪录、存贮,并自动报警、显示有关谐振信息,包括爆发时间、频率、幅值等,可控硅恢复到阻断状态。
若是是过电压或单相接地,装置会自动区分显示和报警,并纪录、存贮有关故障信息。
