一、概述



　　ZDB过压；て鳎ㄒ韵录虺芞DB)是我公司研制开发的一种结构奇异的过压；て，普遍适用于35KV及以下电力系统中。对电力系统中变压器、电念头、并联赔偿电容器、母线、真空开关及其它电器装备免受大气过电压、操作过电压特殊是相间过电压的理想；ぷ爸。



　　ZDB的设计新颖奇异、手艺性能合理可靠、参数选取科学，特殊是接纳本公司的单间隙十字结构的优点，极大地提高了产品的；ば阅芎涂棺倘拧⒖沟缡础⒛屠匣忍卣，尤其将带串联间隙的三相过压；て鞣诺缂湎兜氖空嬲档1，从而消除漫衍电容和杂散电容对放电数值的影响，真正实现了相间过电压和相地过电压放电历程均由一个间隙完成。同时本产品接纳硅橡胶做外壳质料，一次模压而成，氧化锌阀片直接与外壳质料热压铸在一起，阀片周围不保存空腔，从基础上解决了氧化锌避雷器的密封受潮和防爆问题。



　　二、用途及其特点



　　ZDB普遍用于电力、冶金、化工、煤炭、轻工、修建、电气化铁道等行业，主要；35KV及以下电力系统中变压器、并联赔偿电容器、电念头、开关、母线等电气装备免受大气过电压和操作过电压，特殊是相间操作过电压的危害。



　　ZDB过压；て魇钦攵韵中兄种止贡；て髟谙质翟诵兄斜４娴娜醯，特殊是两个间隙串联放电保存的问题而设计的一种新型过电压；て。该；て饔伤母龀礎氧化锌组件（MOR）与一特殊单间隙体（DC）组成，这种奇异的设计思绪和结构，完全摒弃了在氧化锌组件腔体内串联放电间隙所保存的不可阻止的诸多弱点。其各性能指标所有切合ZBK49005-90(交流有串联间隙金属氧化物避雷器》的划定，知足DL/T620-1997《交流电气装置的过压；ず途蹬浜稀繁曜嫉囊，具有海内外同类产品无可相比的优点。



　　ZDB具有以下主要特点：



　　1、奇异的单间隙设计，使行动越发稳固可靠，提高了瞬时状态下过电压的能力，其抵达行动后消除截波和续流的爆发，间隙不再肩负灭弧使命，仅起截断工频电压的作用，使其攻击系数降到1成为现实。同时合理科学地选取ZnO各项手艺参数解决了续流、载波攻击系数等问题，综合辨证接纳“三相一地”的过电压Ｕ展嘶な柯，使相间过电压大大降低（与通俗避雷器相比下降了60-70%)，越发可靠地；ち吮槐；ぷ氨傅木登寰。



　　2、将间隙和氧化锌阀片脱离封装，氧化锌阀片接纳硅橡胶做外壳质料直接模压一次成形，阀片周围不保存空腔。此结构不但从基础上解决了氧化锌避雷器的密封受潮和防爆问题，并且完全阻止了在氧化锌组件腔体内串联放电间隙客观保存的诸多弱点。如：间隙放电对氧化锌阀片的电侵蚀、热老化等，客观上包管了产品行动次数抵达10次，性能大大提高，平均使用寿命凌驾20年。



　　3、接纳了新颖、奇异的单间隙十字结构，使之真正实现了相间放电和相地放电均由一个间隙完成，放电间隙数目降到1且结构简朴，消除了漫衍电容和杂散电容对放电性能的影响，解决了间隙疏散度大的难题。



　　4、接纳特殊电瓷质料作为电极支持体，充分包管了间隙放电对电介质料、电极接触方法、湿度等的要求。不但有用抑制滑闪，并且包管了放电的稳固性，同时攻击系数为1，在种种电压波形下的放电电压值均相等。



　　5、本产品选用阻燃、耐老化的硅橡胶做外壳质料，从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形，故其电气绝缘性能好、介电强度高、抗电蚀、耐老化，并且体积小、装置利便，无需思量相间距离和爬电距离，可凭证现场情形无邪装置。



　　三、结构原理图



　　ZDB过压；て髟硗技1，图中MOR为氧化锌阀片，DC为单间隙体。由于本产品接纳硅橡胶复合外衣整体模压一次成形，引出线接纳硅橡胶高压电缆，故装置时，无需思量相间距离和对地距离，只需将标有单位的电缆接地外，其余三个划分恣意接A,B,C三相即可。



　　本产品可以装在州差别型号的开关柜内。



　　详细装置尺寸见图2、图3、图4,ZDB过压；て鞒母鱿弑橇宋愕继逋，其余部分被绝缘体关闭，用户在装置时无需思量它的相间距离。该产品可直接装置在开关柜的底盘或互感器室内，订货时可按要求提供电缆长度。



  　　四、产品型号及手艺参数

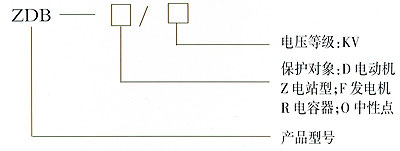

　　1、本产品型号体例按JB/P8459-1996((避雷器产品型号体例要领》的标准要求体例，详细如下：



　　本产品为全密封，接纳硅橡胶高压电缆和氧化锌整体硫化一次成形，电缆长度为500mm，接线鼻孔径为10，另用户若有特殊要求，请在订货时注明。
