一、概述
ZD-WGWJ系列高压框架式自动无功赔偿装置，主要用于3～35kV中压系统，框架式无功赔偿装置由串联空芯电抗器、进线架和电容器组成，空芯电抗器一样平常为三相叠装或三相品字形装置；进线架包括高压隔脱离关、放电线圈以及避雷器；电容器单台容量为50~500kvar时电容框架为单排或双排三层安排，避雷器，放电线圈装置在构架上；200kvar及以上电容一样平常用单排或双排二层安排；当容量特殊大时，电容可分相安排，每相为二排一层安排，避雷器、放电线圈置于框架顶部。整套装置周围用不低于2米的网栏门围住，网栏门至少应有一扇活门以利于巡视和磨练。常装置于110kv、35kv等变电站。主要包括：隔离接地开关、高压并联电容器、空芯电抗器、电容器专用熔断器、放电装置（专用放电线圈或电压互感器）、无间隙氧化物避雷器、带电显示装置、继电；ぷ爸谩⑴连导线、支柱绝缘子、框架等组成。

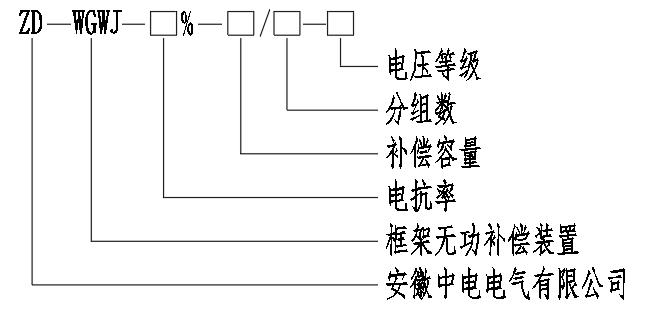

二、型号说明
三、产品手艺特点：
1、装置在户外或户外，框架式结构、牢靠投切。
2、可直接在变电所内投切电容赔偿装置。
3、装置结构设计合理，动、热稳固性好，带电显示装置用来显示装置的投切状态，并有电磁锁和柜门开关、视察窗，具有强制闭锁功效，确保运行和维护职员清静。
4、隔离接地开关配有电磁锁，包管装置带电时无法操作隔脱离关；隔离接地开关在电容器组磨练时可以处于接地状态，确保磨练职员清静。
