一、概述
ZD-HSVG系列高压动态无功赔偿装置,以多片DSP+FPGA为控制焦点,接纳瞬时无功理论控制手艺、FFT快速谐波盘算手艺、大功率IGBT驱下手艺,以高可靠性、易操作、高性能为设计目的,能够快速一连地提供容性或感性无功功率,实现恒审核点无功功率、恒审核点电压和恒审核点功率因数,以及综合赔偿等多种控制模式。。将中小容量的SVG产品装置在某些特殊负荷(如电弧炉、中频炉、精炼炉)周围,可以显著地改善负荷与公共电网毗连点处的电能质量,例如提供功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。

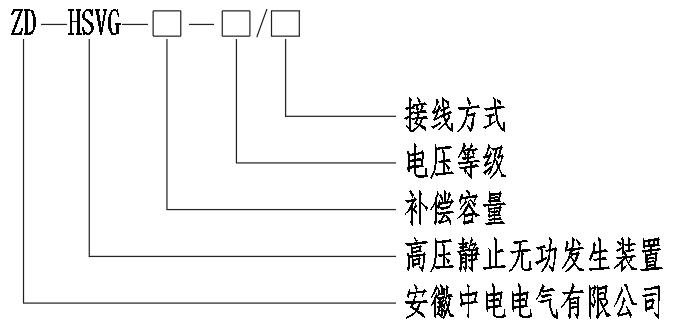

一、产品型号:
三、产品手艺特点:
1、主电路接纳IGBT组成的H桥功率单位链式串联络构,每相由多个相同功率单位组成,整机输出由PWM波形叠加而成的蹊径波,迫近正弦,经输出电抗滤波后正弦度优异。
2、;すπ肴,具有过压、欠压、过流、单位过热、不均压等;,并能实现故障瞬间的波形录制,便于确定故障点,易维护,运行可靠性高
3、人机界面友好显示,对外通讯提供了RS485等接口,接纳标准Modbus通讯协议。除具有实时数字量及模拟量的显示、运行历史事务纪录、历史曲线纪录盘问、单位状态监控、系统信息盘问、历史故障盘问等功效外,还具有送电后系统自检、一键开;⒎质笨刂啤⑹静ㄆ鳎ˋD通道强制录波)、故障瞬间电压/电流波形纪录等特色功效。
4、设计包括与FC配合使用的接口,实现定补和动补的有用团结,为用户提供更经济,更无邪的赔偿计划。
