1、概述
ZDGK大电流快速开断装置是一种具有超速开断短路电流能力的开关装置，能在极短时间内把爆发的故障的短路电流在1/4T之前，未抵达第一个峰值前最先行动限流，在半个周波时间内将短路电流清静断开，从而起到限制短路电流，；さ缌ψ氨傅淖饔。装置分为可恢复型与不可恢复型两种。符号体现为：
2、不可恢复型事情原理
图1原理图

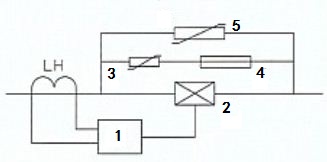

1、控制器2、高速阻遏器3、压敏电阻4、特种熔断器5、限压器
在电气上压敏电阻和特种熔断器串联后再与高速隔离器及限压器并联。在系统正常运行时，由于压敏电阻的开通电压为100V左右，而高速隔离器的电阻很小，因此母线电流所有流过高速隔离器。当系统爆发短路时，暂态电撒播感器将检测到的短路电流信号送到控制器，由控制器对信号举行剖析处置惩罚。若短路电流凌驾整定值，控制器将发出燃烧信号，使高速隔离器中的执行元件燃烧，使用微型火工部件，将隔离器在不到800微秒内断开。在隔离器开断历程中，两头电阻迅速增大，当其两头电压抵达100V时，故障电流转移至特种熔断器中，特种熔断器在3毫秒内熔断，并建设足够的的弧压，其弧压使限压器开通，吸收磁能，并把开断时爆发的过电压限制在允许规模内。
短路电流的峰值在半个周波被限制到预期短路电流峰值的20%-50%，短路电流的一连时间约为2-5毫秒，；ち酥髯氨该馐芩鸹；咀槌扇缤妓荆
3、不可恢复型产品特点
3．1火工部件质料经由纯化处置惩罚，坚持期更长，耐机械攻击性较高，清静性能抵达可靠包管；
3．2接纳高压燃烧，隔离器开断速率更快，且抗滋扰性能更好，极大地提高了装置的可靠性能；
3．3设置100V的压敏电阻，不必思量限流器组件之间的分流以及运行中接触电阻的转变，阻止因特种熔断器中流过的电流过大而爆发误动征象；
3．4额定电流大可做到4500A,开断可达200KA；
3．5快速限流能力强；
3．6开断历程中不会对系统爆发危害的过电压；
3．7故障能量很小，使短路电流对电力系统的破损力大大降低，较大限度；ち说缌χ髯氨。
4、可恢复型基本组成
可恢复型大电流快速开断装置主要由高压快速断路器、高速控制器和高压暂态电流互感器组成，可适用于额定电流为3150A开断电流100KA及以下的系统中使用，如图所示。
5、可恢复型产品特点
5．1高速断路器接纳的是永磁操作机构，分相控制。真空管接纳的是宝光管。实现了可靠性高、稳固性强、寿命长等特点。
5．2高速控制器接纳的是美国Lattice公司的大规？杀喑唐骷，速率可达ns级？刂破鹘幽傻氖侨紫嗤淖粤Σ饪氐ノ，已实现三选二的功效。当电流幅值和转变率凌驾整定值时，以表决方法判断发出分断信号。
5．3高压暂态电流互感器接纳的是暂态抗饱和的铁芯，包管20倍额度电流情形下，二次信号不饱和、不滞后。

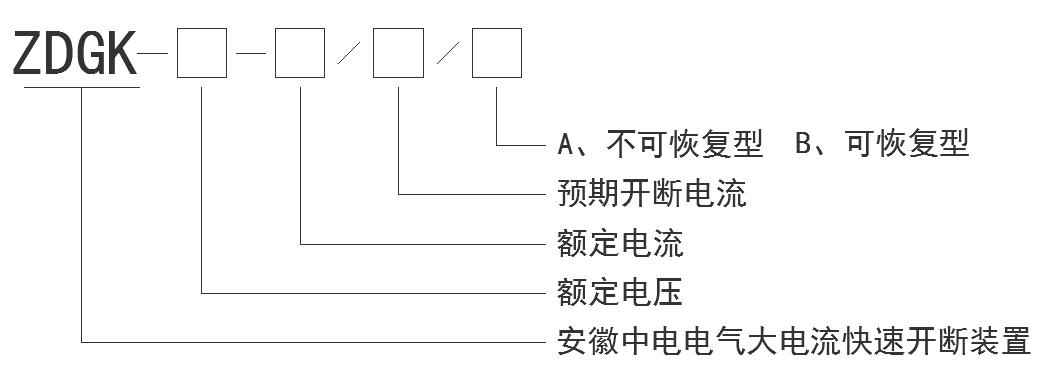

6、产品型号
7、主要手艺参数
7．1额定电压（KV）3.67.2122440.5
7．2额定电流（KA）1.001.252.003.154.50
7．2预期开断电流（KA）4063100200
